Вакуумні столи для ЧПК-верстатів- важливий елемент оснащення майстерні, яка виготовляє деякі вироби з неміцних та легко пошкоджуваних заготовок. Цей різновид технологічного оснащення дає можливість якісного закріплення оброблюваної заготовки без механічного впливу закріплюючих елементів(наприклад, струбцин) на ній. За рахунок використовування відкачування повітря в окремих місцях вона надійно фіксується та не міняє свого положення навіть при контакті з фрезою або іншим інструментом.
У більшості випадків, вакуумний притискач в якості конструктивної складової фрезерного верстата з ЧПК є найкращим варіантом фіксації заготовки в порівнянні з механічними пристроями. До переваг такого способу кріплення на основі розрідження повітря відносяться:
- Скорочування часу, який витрачає оператор на підготовчу частину виробничого процесу. Йому не потрібно фіксувати струбцинами декілька точок кріплення оброблюваного елементу. Таким чином, комплектація апарата притискувальним столом на основі вакууму скорочує тривалість виробничого процесу в цілому;
- Акуратна фіксація заготовки з тонких та неміцних матеріалів виключає їх пошкодження в ході процесу;
- Можливість застосування для фіксації плівкових матеріалів (потрібне додаткове оснащення);
- Простота складення при транспортуванні.
Таким чином, якщо планується працювати з листковими матеріалами з скла, тонкої деревини, композитних матеріалів, використовування вакуумного столу є оптимальним варіантом фіксації заготовок.
Вакуумний стіл: як це працює?
При використовуванні цього елемента ефект притискування досягається за рахунок різниці тисків – атмосферного та розріджуваного середовища під заготовкою. Це розріджуване середовище і називають умовним «вакуумом», хоча, вочевидь, це не зовсім так.
Цей показник доволі високий і може дорівнювати 1 кг/см2. Як правило, величина зусилля притиску налаштовується та задається оператором ЧПК-апарату виходячи з поточної задачі. Крім того, окремі вакуумні притиски розділяються на декілька зон. Така функція дозволяє керувати зусиллям притиску на різних частинах столу окремо. А у випадках, коли площина заготовки менше, ніж площина периметра вакуумного притиску, варто закрити в ній зайві отвори.
Різновиди вакуумних столів
Перш ніж придбати ту чи іншу модель подібного оснащення, необхідно вдало підібрати її з переліку варіантів, які доступні українським покупцям. Асортимент такої продукції відрізняється по своєму виконанню.
Якщо за допомогою обираної техніки планується фрезерувати середні та великі за розміром заготовки без необхідності найвищої точності, варто вибирати шліцьові моделі вакуумних столів. Якщо акцент робиться на точності та складності вирізуваних форм, оптимальна оснастка решітчастого типу. Якщо планується працювати з заготовками з гнучких матеріалів – варто звернути увагу на матричні вакуумні притискачі, які мають зонування.
Визначимося з перевагами та недоліками кожного з різновидів такого оснащення виробництва.

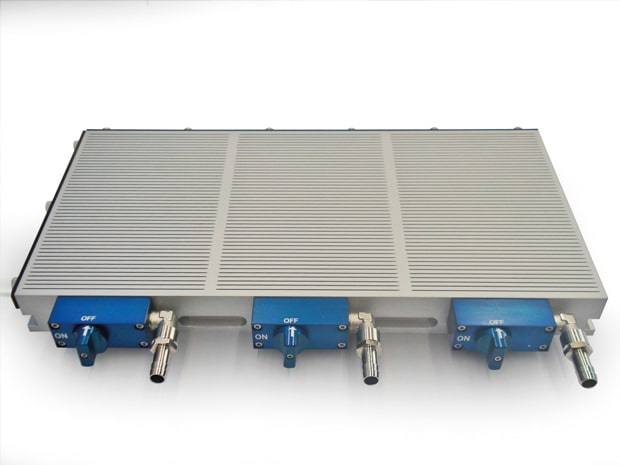

Шліцьові (жолобкові)
Самий простий у виконанні і тому доступний по своїй вартості варіант. Вакуумні столи такого типу мають виконані у притискній плиті жолобки або отвори.
Вибір на користь шліцьових(жолобкових) пристроїв дає можливість здійснювати ряд наскрізних технологічних операцій, які прискорюють весь виробничий цикл. В числі таких операцій – фрезерування, свердління, виконання виїмок і так далі.
Решітчасті (матричні)
Відмітна особливість такого оснащення – це наявність на поверхні плити сітки з жолобків. Така версія столу дозволяє перенаправляти всю потужність притиску на будь-який фрагмент робочої зони, необхідній оператору. Дуже актуальний варіант для серійного виробництва, але при цьому потребуючий додаткових зусиль.
Зокрема, для досягнення поставленої цілі потрібне вирізування контуру заготовки, в який вона поміщується. Це створює максимальне зусилля притиску вакуумом по свій контактуючій поверхні заготовки.

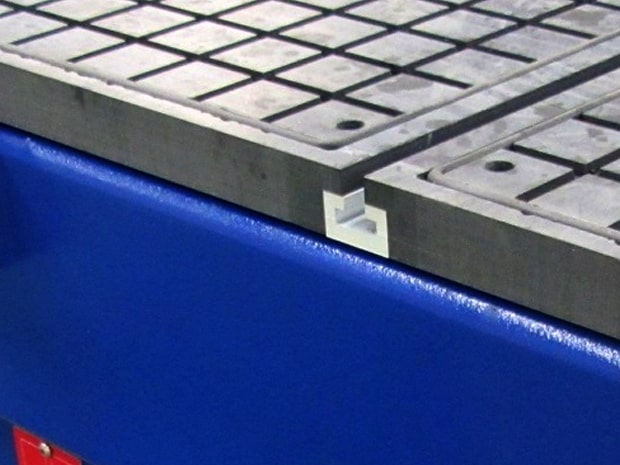

Шліцьові з Т-образними пазами
У таких моделей вакуумного столу під ЧПК-фрезер його поверхня являє собою суцільну пластину з сталі або алюмінієвих сплавів. Т-образні пази дозволяють персоналу розміщувати в них додаткові кріпильні елементи – тиски, монтажні косинці, затискувальні башти і так далі. Таким чином, такий варіант актуальний для фіксації металічних та інших важких та міцних конструкцій, при роботі яких потрібен фрезер з потужним шпинделем.
FLIP-POD
Цей варіант є альтернативним попередньому. Незважаючи на високу вартість, його рекомендовано використовувати при комплектуванні фрезерного обладнання, на якому планується працювати з заготовками із складною конфігурацією.
Таке кріплення являє собою набір зйомних присосок, які легко адаптуються під геометрію оброблюваної деталі. Завдяки наявності проміжків між присосками застосування FLIP-POD дозволяє також виконувати наскрізну або глибоку обробку деталі.

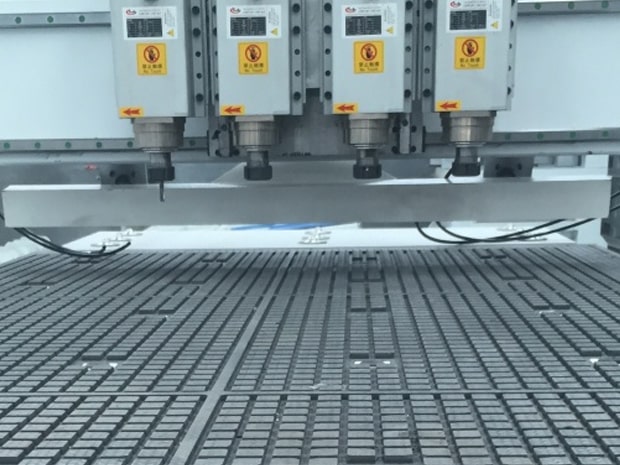

Спеціальні вакуумні столи
Це найбільш дороге обладнання, яке монтується звичайно під чіткі та зрозумілі задачі конкретних серійних виробництв. З ЧПК-обладнання, яке оснащене подібними вузлами, звичайно виходить високоточна продукція, вимоги до якої максимально високі.
Також такими притискачами оснащають виробництво конструктивних елементів в авіаційній та космічній промисловості, на ряді автомобільних виробництв та інших сферах.
Насоси, які формують вакуум для притиску заготовок
Ефект вакууму створюється завдяки одному ключовому елементу оснащення – насосу. Зрозуміло, вони мають різну потужність та різні технічні характеристики. Показники його роботи напряму співвідносяться від задач та факторів заготовок, які оброблюються на цій техніці. Зокрема, до таких відносяться щільність матеріалу, його площина, конфігурація, та інше.
Замовнику техніки з вакуумним притиском пропонується комплектація одним з трьох типів насосних агрегатів:
- Пластинчасто-роторний вакуумний насос. Розрідження створюється шляхом обертання ротора з рухомими лопатями, які розташовані в асиметричній камері;
- Радіальний (відцентровий) насос. Ключовий елемент такої конструкції-ротор з крильчаткою. Присутнє повітря виштовхується при її обертанні за межі камери, тим самим формуючи зону розрідження у потрібному оператору місці;
- Рідинні (водокільцеві). Схожі по принципу на попередній варіант, але робочою речовиною є не повітря, а вода.
Фрезерні верстати з ЧПК, які поставляє компанія «Міртелс», не оснащені вакуумними столами за замовчуванням. Але при бажанні клієнта, якщо він вважає за потрібне оснастити придбане в нас обладнання такою комплектацією, ми можемо рекомендувати конкретних виробників, чия продукція повністю сумісна з нашим обладнанням. По усім питанням наші менеджери будуть раді проконсультувати Вас в будь-якій зручній формі.
